立佳機械專業生產立式長軸泵,雙相鋼長軸泵,不銹鋼長軸泵,長軸液下泵,長軸筒袋式凝結水泵,液下排污泵,多吸頭排污泵,餐廚垃圾處理泵,直角齒輪箱
生產廠家：湖南立佳機械制造有限公司
分類：立式長軸泵
發布時間：2019/2/22 9:43:40

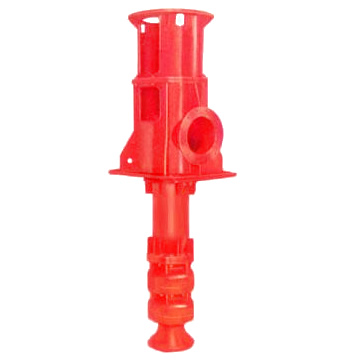

產品描述：XBC/XBD型消防長軸泵XBC/XBD型立式長軸消防泵系單吸、多級導葉式水泵，該產品根據變電站、油庫、石油碼頭、石油鉆井平臺等重點防火單位缺乏大量自來水供應，占地面積小的特點，采用國內外優秀的水力模型和先進的結構設計理念開發，具有...
XBC/XBD型立式長軸消防泵系單吸、多級導葉式水泵，該產品根據變電站、油庫、石油碼頭、石油鉆井平臺等重點防火單位缺乏大量自來水供應，占地面積小的特點，采用國內外優秀的水力模型和先進的結構設計理念開發，具有效率高、使用范圍廣、運轉安全可靠、啟動快速等特點。該水泵用于輸送溫度低于55℃的清水、海水。
性能范圍
流量：10——400l/s
揚程：16——172m
消防專用立式長軸泵：XBC/XBD型立式長軸消防泵型號說明
XB D 16 / 160 - A
XB--立式長軸消防泵
D--驅動設備標志（D為電動機，C為柴油機）
16--設計出口壓力（0.1MPa的倍數值）
160--設計流量（l/s）
A--葉輪切割標記
消防專用立式長軸泵：XBC/XBD型立式長軸消防泵結構特點
XBC/XBD型立式長軸消防泵的吸入口垂直向下，出口水平，免抽真空啟動；從電機或直角齒輪箱端俯視，水泵轉子部件逆時針方向旋轉，主要特點有：
1、安裝方法：
一般水泵機組安裝在同一基礎層上。
2、出水口位置：
一般情況下，出水口位于基礎層之上，如用戶需要也可位于基礎層之下。
3、軸向推力的承受方式：
1）、水泵采用普通立式電機驅動時，水泵轉子重量及軸向推力由裝在水泵上部的推力軸承承受。
2）、水泵采用帶推力軸承的立式電機驅動時，水泵轉子的重量及軸向推力由電機內的推力軸承承受。
3）、水泵采用直角齒輪箱傳動時，水泵轉子的重量及軸向推力由裝在直角齒輪箱內的推力軸承承受。
4、導軸承的潤滑方式：
自潤滑：若水泵所輸送的介質為清潔的液體，導軸承可直接利用輸送的介質進行潤滑。
外接壓力水潤滑：若水泵所輸送的介質中含有少量雜質，則需要從外部接入清潔的壓力水來潤滑（水泵帶自閉式密封系統，水泵停機后，自閉式密封系統可防止雜質進入導軸承）。
5、推力軸承的潤滑：
推力軸承一般采用稀油潤滑（小型泵也可采用油脂潤滑）。軸承體外部可設置冷卻夾套，通以冷卻水冷卻油溫。
6、水泵及電機聯軸器：
彈性聯軸器：若軸向推力由水泵承受，則水泵與電機采用彈性聯軸器聯接。
剛性聯軸器：若軸向推力由電機承受，則水泵與電機采用剛性聯軸器聯接。
7、配用動力：
1）、配用普通立式電機直聯驅動。
2）、配用帶推力軸承的立式電機直聯驅動。
3）、配用柴油機通過直角齒輪箱變速驅動。
4）、配用臥式高速電機通過直角齒輪箱變速驅動。
主要部件材質表
|
清水
|
海水
|
|||
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
|||
|
吸入喇叭口
|
HT200
|
HT200Ni2Cr
|
321或316L
|
||
|
葉輪
|
HT200或ZG230-450
|
ZG1Cr18Ni9Ti
|
ZCuZn16Si4或316L
|
||
|
密封環☆
|
HT200
|
HT200Ni2Cr
|
ZCuZn16Si4或316L
|
||
|
導葉體
|
HT200或ZG230-450
|
HT200Ni2Cr
|
ZG00Cr17Ni14Mo2
|
||
|
樣水管
|
Q235-A
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
||
|
軸
|
45或2Cr13
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
||
|
軸套☆
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
||
|
導軸承☆
|
4FT橡膠/賽龍橡膠
|
||||
|
導軸承體
|
HT200
|
HT200Ni2Cr
|
ZG00Cr17Ni14Mo2
|
||
|
套筒聯軸器部件
|
45or2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
||
|
出水彎管
|
Q235-A
|
1Cr18Ni9Ti
|
00Cr17Ni14Mo2
|
||
|
電機支架
|
Q235-A
|
Q235-A
|
Q235-A
|
||
|
水泵型號
|
n=1480r/min
|
n=1780r/min
|
n=1350r/min
|
n=1630r/min
|
||||||||||||
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
|
|
XB2.5/60
|
60
|
25
|
74
|
30
|
70
|
36
|
74
|
45
|
55
|
20
|
74
|
22
|
65
|
30
|
74
|
37
|
|
XB5/60
|
50
|
55
|
72
|
90
|
40
|
45
|
60
|
75
|
||||||||
|
XB7.5/60
|
75
|
90
|
108
|
160
|
60
|
75
|
90
|
110
|
||||||||
|
XB10/60
|
100
|
110
|
|
|
80
|
90
|
120
|
160
|
||||||||
|
XB12.5/60
|
125
|
160
|
|
|
100
|
110
|
|
|
||||||||
|
XB2.7/80
|
80
|
27
|
75
|
37
|
95
|
39
|
75
|
75
|
70
|
22
|
75
|
30
|
85
|
32
|
75
|
55
|
|
XB5.4/80
|
54
|
75
|
78
|
160
|
44
|
55
|
64
|
110
|
||||||||
|
XB8.1/80
|
81
|
110
|
117
|
220
|
66
|
90
|
96
|
160
|
||||||||
|
XB10.8/80
|
108
|
160
|
|
|
88
|
132
|
108
|
220
|
||||||||
|
XB13.5/80
|
135
|
200
|
|
|
110
|
160
|
|
|
||||||||
|
XB3.3/100
|
100
|
33
|
75
|
75
|
120
|
47
|
75
|
110
|
90
|
27
|
75
|
45
|
110
|
40
|
75
|
75
|
|
XB6.6/100
|
66
|
132
|
94
|
200
|
54
|
90
|
80
|
160
|
||||||||
|
XB9.9/100
|
99
|
200
|
141
|
315
|
81
|
132
|
120
|
220
|
||||||||
|
XB13.2/100
|
132
|
250
|
|
|
108
|
200
|
160
|
315
|
||||||||
|
XB16.5/100
|
165
|
315
|
|
|
135
|
|
|
|
||||||||
|
XB3.7/120
|
120
|
37
|
76
|
90
|
140
|
53
|
76
|
132
|
110
|
30
|
76
|
75
|
130
|
46
|
76
|
110
|
|
XB7.4/120
|
74
|
160
|
106
|
280
|
60
|
132
|
92
|
220
|
||||||||
|
XB11.1/120
|
111
|
250
|
160
|
400
|
90
|
200
|
138
|
315
|
||||||||
|
XB14.8/120
|
148
|
315
|
|
|
120
|
250
|
|
|
||||||||
|
XB4.3/160
|
160
|
43
|
77
|
110
|
190
|
62
|
77
|
200
|
140
|
35
|
77
|
90
|
170
|
52
|
77
|
160
|
|
XB8.6/160
|
86
|
250
|
124
|
400
|
70
|
185
|
104
|
315
|
||||||||
|
XB12.9/160
|
129
|
355
|
|
|
105
|
280
|
156
|
450
|
||||||||
|
XB17.2/160
|
172
|
450
|
|
|
140
|
355
|
|
|
||||||||
|
XB5.2/200
|
200
|
52
|
78
|
200
|
240
|
74
|
78
|
315
|
180
|
43
|
78
|
160
|
220
|
62
|
78
|
250
|
|
XB10.4/200
|
104
|
355
|
148
|
630
|
86
|
280
|
124
|
500
|
||||||||
|
XB15.6/200
|
156
|
500
|
|
|
129
|
400
|
|
|
||||||||
|
|
|
|
功率P
|
型 號
|
|
||||||
|
l/s
|
m
|
r/min
|
%
|
kW
|
|
|||
|
XB2.1/10
|
10
|
21
|
2950
|
70
|
7.5
|
Y132S2-2
|
||
|
XB4.2/10
|
42
|
15
|
Y160M2-2
|
|||||
|
XB6.3/10
|
63
|
22
|
Y180M-2
|
|||||
|
XB8.4/10
|
84
|
30
|
Y200L1-2
|
|||||
|
XB10.5/10
|
105
|
37
|
Y200L2-2
|
|||||
|
XB12.6/10
|
126
|
45
|
Y225M-2
|
|||||
|
XB14.7/10
|
147
|
55
|
Y250M-2
|
|||||
|
XB16.8/10
|
168
|
75
|
Y280S-2
|
|||||
|
XB1.8/20
|
20
|
18
|
2950
|
71
|
11
|
Y160M1-2
|
||
|
XB3.6/20
|
36
|
18.5
|
Y160L-2
|
|||||
|
XB5.4/20
|
54
|
30
|
Y200L1-2
|
|||||
|
XB7.2/20
|
72
|
37
|
Y200L2-2
|
|||||
|
XB9/20
|
90
|
45
|
Y225M-2
|
|||||
|
XB10.8/20
|
108
|
55
|
Y250M-2
|
|||||
|
XB12.4/20
|
124
|
75
|
Y280S-2
|
|||||
|
XB14.4/20
|
144
|
75
|
Y280S-2
|
|||||
|
XB16.2/20
|
162
|
90
|
Y280M-2
|
|||||
|
XB1.6/30
|
30
|
16
|
2950
|
71
|
11
|
Y160M1-2
|
||
|
XB3.2/30
|
32
|
22
|
Y180M-2
|
|||||
|
XB4.8/30
|
48
|
37
|
Y200L2-2
|
|||||
|
XB6.4/30
|
64
|
45
|
Y225M-2
|
|||||
|
XB8/30
|
80
|
55
|
Y250M-2
|
|||||
|
XB9.6/30
|
96
|
75
|
Y280S-2
|
|||||
|
XB11.2/30
|
112
|
75
|
Y280S-2
|
|||||
|
XB12.8/30
|
128
|
90
|
Y280M-2
|
|||||
|
XB2.1/40
|
40
|
21
|
2950
|
72
|
22
|
Y180M-2
|
||
|
XB4.2/40
|
42
|
45
|
Y225M-2
|
|||||
|
XB6.3/40
|
63
|
75
|
Y280S-2
|
|||||
|
XB8.4/40
|
84
|
90
|
Y280M-2
|
|||||
|
XB10.5/40
|
105
|
110
|
Y315S-2
|
|||||
|
XB12.6/40
|
126
|
132
|
Y315M-2">
|
|||||
|
流量Q
|
總揚程H
|
轉速n
|
效率η
|
電 機
|
|||
|
功率P
|
型 號
|
|||||||
|
l/s
|
m
|
r/min
|
%
|
kW
|
||||
|
XB2.1/10
|
10
|
21
|
2950
|
70
|
7.5
|
Y132S2-2
|
||
|
XB4.2/10
|
42
|
15
|
Y160M2-2
|
|||||
|
XB6.3/10
|
63
|
22
|
Y180M-2
|
|||||
|
XB8.4/10
|
84
|
30
|
Y200L1-2
|
|||||
|
XB10.5/10
|
105
|
37
|
Y200L2-2
|
|||||
|
XB12.6/10
|
126
|
45
|
Y225M-2
|
|||||
|
XB14.7/10
|
147
|
55
|
Y250M-2
|
|||||
|
XB16.8/10
|
168
|
75
|
Y280S-2
|
|||||
|
XB1.8/20
|
20
|
18
|
2950
|
71
|
11
|
Y160M1-2
|
||
|
XB3.6/20
|
36
|
18.5
|
Y160L-2
|
|||||
|
XB5.4/20
|
54
|
30
|
Y200L1-2
|
|||||
|
XB7.2/20
|
72
|
37
|
Y200L2-2
|
|||||
|
XB9/20
|
90
|
45
|
Y225M-2
|
|||||
|
XB10.8/20
|
108
|
55
|
Y250M-2
|
|||||
|
XB12.4/20
|
124
|
75
|
Y280S-2
|
|||||
|
XB14.4/20
|
144
|
75
|
Y280S-2
|
|||||
|
XB16.2/20
|
162
|
90
|
Y280M-2
|
|||||
|
XB1.6/30
|
30
|
16
|
2950
|
71
|
11
|
Y160M1-2
|
||
|
XB3.2/30
|
32
|
22
|
Y180M-2
|
|||||
|
XB4.8/30
|
48
|
37
|
Y200L2-2
|
|||||
|
XB6.4/30
|
64
|
45
|
Y225M-2
|
|||||
|
XB8/30
|
80
|
55
|
Y250M-2
|
|||||
|
XB9.6/30
|
96
|
75
|
Y280S-2
|
|||||
|
XB11.2/30
|
112
|
75
|
Y280S-2
|
|||||
|
XB12.8/30
|
128
|
90
|
Y280M-2
|
|||||
|
XB2.1/40
|
40
|
21
|
2950
|
72
|
22
|
Y180M-2
|
||
|
XB4.2/40
|
42
|
45
|
Y225M-2
|
|||||
|
XB6.3/40
|
63
|
75
|
Y280S-2
|
|||||
|
XB8.4/40
|
84
|
90
|
Y280M-2
|
|||||
|
XB10.5/40
|
105
|
110
|
Y315S-2
|
|||||
|
XB12.6/40
|
126
|
132
|
Y315M-2
|
|||||
|
水泵型號
|
n=1480r/min
|
n=1780r/min
|
n=1350r/min
|
n=1630r/min
|
||||||||||||
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
Q
(l/s)
|
H
(m)
|
η
(%)
|
P配
（kw）
|
|
|
XB2.5/60
|
60
|
25
|
74
|
30
|
70
|
36
|
74
|
45
|
55
|
20
|
74
|
22
|
65
|
30
|
74
|
37
|
|
XB5/60
|
50
|
55
|
72
|
90
|
40
|
45
|
60
|
75
|
||||||||
|
XB7.5/60
|
75
|
90
|
108
|
160
|
60
|
75
|
90
|
110
|
||||||||
|
XB10/60
|
100
|
110
|
|
|
80
|
90
|
120
|
160
|
||||||||
|
XB12.5/60
|
125
|
160
|
|
|
100
|
110
|
|
|
||||||||
|
XB2.7/80
|
80
|
27
|
75
|
37
|
95
|
39
|
75
|
75
|
70
|
22
|
75
|
30
|
85
|
32
|
75
|
55
|
|
XB5.4/80
|
54
|
75
|
78
|
160
|
44
|
55
|
64
|
110
|
||||||||
|
XB8.1/80
|
81
|
110
|
117
|
220
|
66
|
90
|
96
|
160
|
||||||||
|
XB10.8/80
|
108
|
160
|
|
|
88
|
132
|
108
|
220
|
||||||||
|
XB13.5/80
|
135
|
200
|
|
|
110
|
160
|
|
|
||||||||
|
XB3.3/100
|
100
|
33
|
75
|
75
|
120
|
47
|
75
|
110
|
90
|
27
|
75
|
45
|
110
|
40
|
75
|
75
|
|
XB6.6/100
|
66
|
132
|
94
|
200
|
54
|
90
|
80
|
160
|
||||||||
|
XB9.9/100
|
99
|
200
|
141
|
315
|
81
|
132
|
120
|
220
|
||||||||
|
XB13.2/100
|
132
|
250
|
|
|
108
|
200
|
160
|
315
|
||||||||
|
XB16.5/100
|
165
|
315
|
|
|
135
|
|
|
|
||||||||
|
XB3.7/120
|
120
|
37
|
76
|
90
|
140
|
53
|
76
|
132
|
110
|
30
|
76
|
75
|
130
|
46
|
76
|
110
|
|
XB7.4/120
|
74
|
160
|
106
|
280
|
60
|
132
|
92
|
220
|
||||||||
|
XB11.1/120
|
111
|
250
|
160
|
400
|
90
|
200
|
138
|
315
|
||||||||
|
XB14.8/120
|
148
|
315
|
|
|
120
|
250
|
|
|
||||||||
|
XB4.3/160
|
160
|
43
|
77
|
110
|
190
|
62
|
77
|
200
|
140
|
35
|
77
|
90
|
170
|
52
|
77
|
160
|
|
XB8.6/160
|
86
|
250
|
124
|
400
|
70
|
185
|
104
|
315
|
||||||||
|
XB12.9/160
|
129
|
355
|
|
|
105
|
280
|
156
|
450
|
||||||||
|
XB17.2/160
|
172
|
450
|
|
|
140
|
355
|
|
|
||||||||
|
XB5.2/200
|
200
|
52
|
78
|
200
|
240
|
74
|
78
|
315
|
180
|
43
|
78
|
160
|
220
|
62
|
78
|
250
|
|
XB10.4/200
|
104
|
355
|
148
|
630
|
86
|
280
|
124
|
500
|
||||||||
|
XB15.6/200
|
156
|
500
|
|
|
129
|
400
|
|
|
||||||||
|
故 障
|
產生原因
|
排除方法
|
|
水泵不吸水，壓力表及真空 表的指針劇烈跳動
|
a、注入水泵的水不夠
b、進水管與儀表漏氣
|
a、再往水泵內注水
b、擰緊堵塞漏氣處 |
|
水泵不吸水真空表已顯示高度真空
|
a、底閥沒有打開或已堵塞
b、吸入管阻力太大 c、吸水高度太高 |
a、校平或更換底閥
b、清洗或更換吸水管 c、降低吸水高度 |
|
壓力表有壓力而水泵仍不出水
|
a、出水管阻力太大
b、旋轉方向不對 c、葉輪堵塞 d、水泵轉速不夠 |
a、清洗或縮短水管
b、檢查電機旋向 c、清洗葉輪 d、增加水泵轉速
|
|
流量低于設計要求
|
a、葉輪或管路堵塞
b、密封環或葉輪磨損過多 c、轉速不夠
|
a、清洗葉輪及管路
b、更換損壞零件 c、調整到額定轉速
|
|
水泵消耗的功率過大
|
a、填料壓蓋太緊，填料函發熱
b、葉輪與密封環摩擦 c、流量過大
|
a、放松填料壓蓋
b、消除機械摩擦 c、關小出水閘閥 |
|
水泵內部聲音反常水泵吸不上水
|
a、吸水管內阻力過大
b、吸水管有空氣漏入 c、流量過大發生汽蝕 |
a、減小吸水高度縮短吸水管長度
b、堵塞漏氣處 c、調節出口閥門使泵在規定工況范圍內使用 |
|
水泵振動
|
a、泵發生汽蝕，葉輪不平衡
b、泵軸與電機不在同中心線上 c、地腳螺栓松動 |
a、消除汽蝕、葉輪校平衡
b、校水泵和電機的同軸度 c、擰緊地腳螺栓 |
|
軸承過熱
|
a、潤滑油不足或過多，或變質
b、水泵與電機軸不同心 |
a、檢查油量清洗軸承并換油
b、把軸中心線對準
|
